直线导轨
MG系列 > MGN7 MGN9 MGN12 MGN15
》 点击放大查看图片《
直线导轨
直线导轨
直线导轨

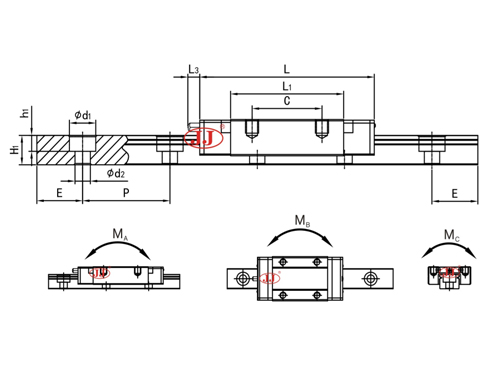

型号 组件尺寸(mm) 滑块尺寸(mm) 滑轨尺寸(mm) 滑轨的固定螺栓尺寸
(mm)
基本动额定负荷
C(kgf)
基本静额定负荷
Co(kgf)
容许静力矩 重量
H H1 N W B B1 C L1 L G Gn M×1 H2 WR HR D h d P E MO
kgf-m
MX
kgf-m
MY
kgf-m
滑块(g) 滑轨(kg/m)
MGN 7C 8 1.5 5 17 12 2.5 8 13.5 22.5 - φ0.8 M2×2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2×6 100 127 0.48 0.29 0.29 10 0.22
MGN 7H 8 1.5 5 17 12 2.5 13 21.8 30.8 - φ0.8 M2×2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2×6 140 200 0.78 0.49 0.49 15 0.22
MGN 9C 10 2 5.5 20 15 2.5 10 18.9 28.9 - φ0.8 M3×3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3×8 190 260 1.2 0.75 0.75 16 0.38
MGN 9H 10 2 5.5 20 15 2.5 16 25.9 39.9 - φ0.8 M3×3 1.8 9 6.5 6 3.5 3.5 20 7.5 M3×8 260 410 2 1.9 1.9 26 0.38
MGN 12C 13 3 7.5 27 20 3.5 15 21.7 34.7 - φ0.8 M3×3.5 2.5 12 8 6 4.5 3.5 25 10 M3×8 290 400 2.6 1.4 1.4 34 0.65
MGN 12H 13 3 7.5 27 20 3.5 20 32.4 45.4 - φ0.8 M3×3.5 2.5 12 8 6 4.5 3.5 25 10 M3×8 380 600 3.9 3.7 3.7 54 0.65
MGN 15C 16 4 8.5 32 25 3.5 20 26.7 42.1 4.5 GN3S M3×4 3 15 10 6 4.5 3.5 40 15 M3×10 470 570 4.6 2.2 2.2 59 1.06
MGN 15H 16 4 8.5 32 25 3.5 25 43.4 58.8 4.5 GN3S M3×4 3 15 10 6 4.5 3.5 40 15 M3×10 650 650 7.5 5.9 5.9 92 1.06
备注说明:E:或两端均分
