直线导轨

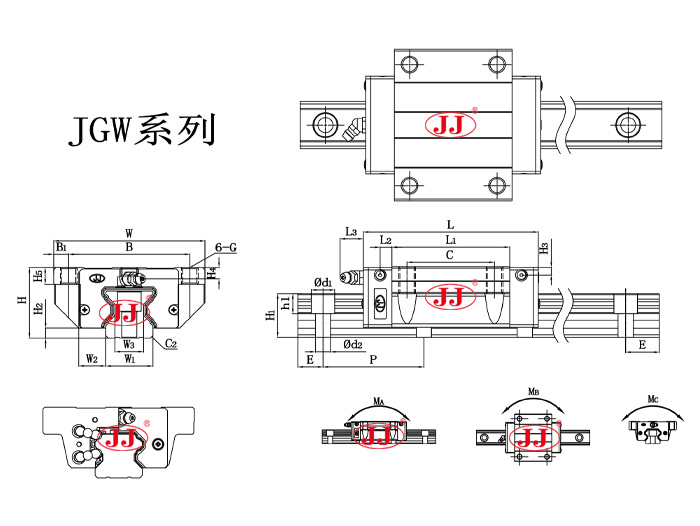

JG 系列 > JGW15CC/HC...JGW150CC/HC

》点击放大查看图片《

型号	组合尺寸 (mm)			导轨尺寸 (mm)							导轨的安装螺栓尺寸 (mm)	滑块尺寸(mm)												基本额定动载荷	基本额定静载荷	扭矩			重量		库存 þ
型号	H	H2	W2	W1	H1	d1Xd2Xh1	P	E	C2	W3	导轨的安装螺栓尺寸 (mm)	W	B	B1	C	L1	L	L3	GXh2	H5	H6	H4	H3	C(KN)	C0(KN)	轴向MA KN-m	侧向MB KN-m	径向MC KN-m	滑块 kg	导轨 kg/m	库存 þ
JGW15CC	24	4.3	16	15	15	7.5X4.5X5.3	60	20	0.7	9.55	M4X16	47	38	4.5	30	39.4	62	5.3	M5	6	8.9	3.95	3.7	11.4	25.3	0.15	0.15	0.17	0.17	1.45	√
JGW20CC	30	4.6	21.5	20	17.5	9.5X6X8.5	60	20	1	13.2	M5X16	63	53	5	40	50.5	78	12	M6	8	10	6	7	17.75	37.85	0.27	0.27	0.38	0.4	2.21	√
JGW20HC	30	4.6	21.5	20	17.5	9.5X6X8.5	60	20	1	13.2	M5X16	63	53	5	40	65.2	93	12	M6	8	10	6	7	21.2	48.85	0.47	0.47	0.48	0.52	2.21	√
JGW25CC	36	5.5	23.5	23	22	11X7X9	60	20	1.5	15.8	M6X20	70	57	6.5	45	58	82.4	12	M8	8	14	6	9	26.5	59.2	0.51	0.51	0.64	0.59	3.21	√
JGW25HC	36	5.5	23.5	23	22	11X7X9	60	20	1.5	15.8	M6X20	70	57	6.5	45	78.6	103	12	M8	8	14	6	9	32.75	76	0.88	0.88	0.87	0.8	3.21	√
JGW30CC	42	6	31	28	26	14X9X12	80	20	1.5	18.6	M8X25	90	72	9	52	70	98	12	M10	8.5	16	6.5	10.8	38.7	83	0.85	0.85	1.06	1.09	4.47	√
JGW30HC	42	6	31	28	26	14X9X12	80	20	1.5	18.6	M8X25	90	72	9	52	93	121	12	M10	8.5	16	6.5	10.8	47.3	110	1.47	1.47	1.4	1.44	4.47	√
JGW35CC	48	7.5	33	34	29	14X9X12	80	20	1.5	23.8	M8X25	100	82	9	62	80	111.5	12	M10	10.1	18	9	12.6	49.52	103	1.2	1.2	1.73	1.56	6.3	√
JGW35HC	48	7.5	33	34	29	14X9X12	80	20	1.5	23.8	M8X25	100	82	9	62	105.8	137.3	12	M10	10.1	18	9	12.6	60.21	136	2.08	2.08	2.29	2.06	6.3	√
JGW45CC	60	9.5	37.5	45	38	20X14X17	105	22.5	2	29	M12X35	120	100	10	80	97	140	12.9	M12	15.1	22	8.5	20.5	77.57	156	2.35	2.35	3.01	2.78	10.41	√
JGW45HC	60	9.5	37.5	45	38	20X14X17	105	22.5	2	29	M12X35	120	100	10	80	128.8	172	12.9	M12	15.1	22	8.5	20.5	94.54	207	4.07	4.07	4	3.69	10.41	√
JGW55CC	70	13	43.5	53	44	23X16X20	120	30	2	38	M14X45	140	116	12	95	117.7	168	12.9	M14	17.5	26.5	12	19	115	228	4.06	4.06	5.66	4.52	15.08	√
JGW55HC	70	13	43.5	53	44	23X16X20	120	30	2	38	M14X45	140	116	12	95	155.8	206	12.9	M14	17.5	26.5	12	19	139	301	7.01	7.01	7.49	5.96	15.08	√
JGW65CC	90	15	53.5	63	53	26X18X22	150	35	2	44	M16X50	170	142	14	110	144.2	201	12.9	M16	25	37.5	15	15	163	327	6.44	6.44	10.02	9.17	21.18	√
JGW65HC	90	15	53.5	63	53	26X18X22	150	35	2	44	M16X50	170	142	14	110	203.6	260	12.9	M16	25	37.5	15	15	208	457	11.12	11.12	14.15	12.9	21.18	√
JGW85CC	110	16	65	85	65	24X35X28	180	40	2	-	M18X55	215	185	22.5	140	178.6	245.5	16	M18	28	30	16	16	210	310	8.31	8.31	11	17	35.2	X
JGW85HC	110	16	65	85	65	24X35X28	180	40	2	-	M18X55	215	185	22.5	140	236	303	16	M18	28	30	16	16	282	412	14.2	14.2	14.7	23	35.2	X
JGW100CC	120	20	75	100	70	26X39X32	210	50	2.5	-	M18X60	250	220	35	220	261	334	16	M18	32	35	23	23	351	506	19.4	19.4	22.4	32	49	X
JGW120CC	130	20	88	114	75	33X48X43	230	50	2.5	-	M20X65	290	250	37	250	287	365	16	M20	34	38	26.5	26.5	429	612	25.9	25.9	31.1	43	61	X
JGW150CC	145	22	103	144	85	39X58X46	250	50	2.5	-	M24X70	350	300	43	300	314	396	16	M24	36	40	29	29	518	728	33.6	33.6	45.2	62	87	X
