杆端关节轴承

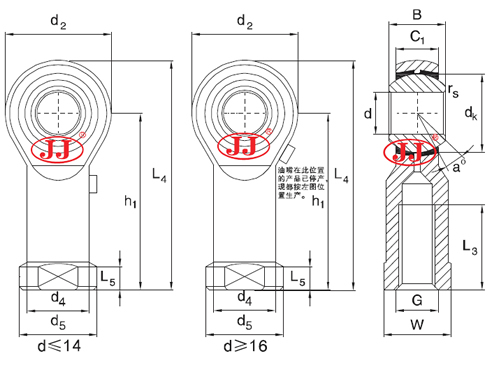

》点击放大查看图片《

型号	尺寸(mm)															负荷kN		径向游隙(mm)	重量 ≈kg	库存
型号	d 公差	B	d_k	C₁ max	d₂ max	G 2B	h₁	L₃ min	L₄ max	L₅	W	d₄	d₅	r_s min	a_° ≈	动	静	径向游隙(mm)	重量 ≈kg	库存
SIZP4S	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	7.92	7.54	10.31	0.3	10	3.4	4.6	0～0.035	0.015	√
SIZP4S	0.19	0.312	0.437	0.25	0.625	10-32	1.062	0.562	1.375	0.187	0.312	0.297	0.406	0.012	10	3.4	4.6	0～0.035	0.015	√
SIZP6S	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	9.53	9.15	11.91	0.3	13	4.5	7.7	0～0.035	0.025	√
SIZP6S	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.687	0.187	0.375	0.36	0.469	0.012	13	4.5	7.7	0～0.035	0.025	√
SIZP7S	7.94	11.10	15.88	8.74	22.23	5/16-24	34.93	19.05	46.02	4.75	11.1	10.72	12.70	0.3	10	6.9	8.4	0～0.035	0.036	√
SIZP7S	0.3125	0.437	0.625	0.344	0.875	5/16-24	1.375	0.75	1.182	0.187	0.437	0.422	0.5	0.012	10	6.9	8.4	0～0.035	0.036	√
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	14.27	13.89	17.45	0.6	9	9.4	10	0～0.035	0.061	√
SIZP9S	0.375	0.5	0.719	0.406	1	3/8-24	1.625	0.937	2.125	0.25	0.562	0.547	0.687	0.024	9	9.4	10	0～0.035	0.061	√
SIZP11S	11.11	14.27	20.62	11.1	28.58	7/16-20	46.02	26.97	60.33	6.35	15.88	15.49	19.05	0.6	11	11	13	0～0.035	0.081	√
SIZP11S	0.4375	0.562	0.812	0.437	1.125	7/16-20	1.182	1.062	2.375	0.25	0.625	0.61	0.75	0.024	11	11	13	0～0.035	0.081	√
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	19.05	18.67	22.23	0.6	9	15	19	0～0.035	0.133	√
SIZP12S	0.5	0.625	0.937	0.5	1.312	1/2-20	2.125	1.187	2.781	0.25	0.75	0.735	0.875	0.024	9	15	19	0～0.035	0.133	√
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	22.23	21.84	25.4	0.6	11	20	21	0～0.035	0.190	√
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.875	0.86	1	0.024	11	20	21	0～0.035	0.190	√
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	25.4	25.02	28.58	0.6	10	29	29	0～0.035	0.285	√
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	1	0.985	1.125	0.024	10	29	29	0～0.035	0.285	√
SIZP25S	25.40	34.93	47.63	25.40	69.85	5/4-12	104.78	53.98	139.70	11.10	38.1	37.72	44.45	0.6	14	60	101	0～0.035	1.000	√
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.5	1.485	1.75	0.024	14	60	101	0～0.035	1.000	√

备注说明：尺寸单位为毫米或英寸. 注：如果是左旋螺纹，轴承型号需加“L”,例如：SILZP12S 滑动磨擦副：钢/铜设计结构特点：杆端体材料为碳钢，镀环保白锌，滑动表面镶垫青钢衬垫，内圈（球）材料为轴承钢，球面镀硬铬，可通过油嘴或杆端眼润滑，具有较好的轴向载荷。上述产品用不锈钢制造（杆端体和内圈），轴承型号后面加“X”标识,即SIZP…S/X。标“√”标识的产品一到五天交货标“○”标识的产品十到四十天交货
